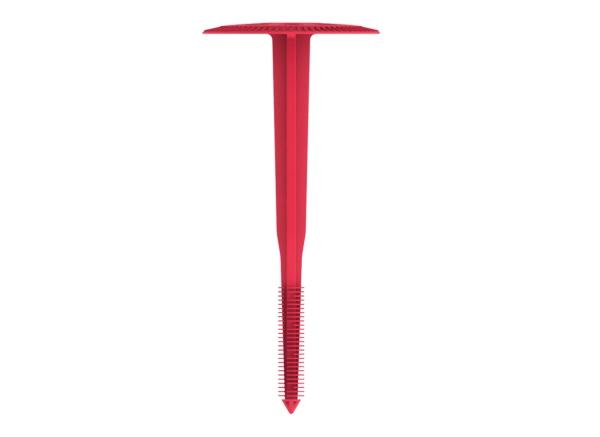

ТАРЕЛЬЧАТЫЙ ДЮБЕЛЬ СТЕНА 5

Хиты:

254

Полимерный тарельчатый дюбель без распорного элемента

Применение

Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления с воздушным зазором к несущему основанию из бетона и полнотелого кирпича.

Преимущества

Отсутствие распорного элемента позволяет производить установку за одну операцию
За счет уникальной распорной зоны усилие вырыва из несущего основания составляет от 0,6 до 1,1 кН в зависимости от типа основания

Характеристики и типоразмеры

Технические характеристики

Усилие вырыва анкера из бетона, кН	1.1
Усилие вырыва анкера из кирпича, кН	1.1
Усилие тарельчатого держателя на отрыв, кН	2.4
Температурный диапазон эксплуатации, °С	–50 ... +80°С

Типоразмеры

Крепёж поставляется в собранном виде в картонных коробках.

Длина анкера, мм	Диаметр отв., мм	Глубина анкеровки, мм	Толщина прикрепляемого материала, мм	Диаметр тарельчатого элемента, мм
70	8	40	20-30	60
90	8	40	40-50	60
110	8	40	60-70	60
130	8	40	80-90	60
150	8	40	100-110	60
180	8	40	130-140	60
210	8	40	160-170	60
230	8	40	180-190	60
