Перед покраской панель проходит 9 стадий подготовки поверхности, в том числе нанесение конверсионного слоя OXSILAN. Такой метод подготовки к покраске увеличивает коррозионную стойкость и долговечность. Линия подготовки и нанесения полимерного покрытия полностью автоматизирована, что позволяет обеспечить постоянное высокое качество продукции.
Также возможно изготовление панелей из неоцинкованного стального прутка с последующим горячим цинкованием готовых изделий по ГОСТ 9.037-89.
Гарантия на технические характеристики 50 лет!
Гарантия на сохранность внешнего вида 10 лет!
 |
Диаметр проволоки, мм |
Ячейка, мм |
Ширина панели, мм |
Высота панели, мм |
Количество креплений на столб |
|
5/6
6/8
|
200x55
|
2400
2500
3000
3100
|
1030 |
2 |
| 1230 |
2 |
| 1430 |
2 |
| 1630 |
3 |
| 1830 |
3 |
| 2030 |
4 |
| 2230 |
4 |
| 2430 |
4 |
| 2630 |
4 |
| 2830 |
4 |
| 3030 |
4 |
| 3230 |
4 |
| 3430 |
5 |
| 2030+1030 |
6 |
| 2030+2030 |
8 |
Возможность, условия и сроки изготовления конкретных элементов уточняйте в прайс-листе.
Столб оцинкованный с полимерным покрытием с отверстиями:
 |
Высота панели |
Столб |
Кол-во креплений
на столб |
Высота столба |
| С фланцем |
Под бетонирование |
| Креп. скоба |
Креп. хомут |
| 1,03 м |
62х55 |
2 |
1,065 м |
1,5 м |
1,5 м |
| 1,23 м |
62х55 |
2 |
1,265 м |
1,7 м |
2,0 м |
| 1,43 м |
62х55 |
2 |
1,465 м |
1,9 м |
2,0 м |
| 1,63 м |
62х55 |
3 |
1,665 м |
2,1 м |
2,0 м |
| 1,83 м |
62х55 |
3 |
1,865 м |
2,3 м |
2,5 м |
| 2,03 м |
62х55 |
4 |
2,065 м |
2,5 м |
2,5 м |
| 2,23 м |
62х55 |
4 |
2,265 м |
2,7 м |
3,0 м |
| 2,43 м |
62х55 |
4 |
2,465 м |
2,9 м |
3,0 м |
| 2,63 м |
80х80
90х55 |
4 |
2,665 м |
3,5 м |
3,5 м |
| 2,83 м |
4 |
2,865 м |
3,5 м |
3,5 м |
| 3,03 м |
4 |
3,065 м |
4,0 м |
4,0 м |
| 3,23 м |
4 |
3,265 м |
4,0 м |
4,5 м |
| 3,43 м |
5 |
3,465 м |
4,5 м |
4,5 м |
| 2,03 + 1,03 м |
6 |
3,095 м |
4,0 м |
4,0 м |
| 2,03 + 2,03 м |
8 |
4,095 м |
5,0 м |
5,0 м |
Столбы и основания
Для ограждения Bastion применяются столбы сечением 62х55 и 90х55 мм из стали марки 320, толщиной 1,4 и 1,6 мм соответственно, а также сечением 80х80 мм из стали марки 220, толщиной 2,0 мм.
Перед покраской на заводе Grand Line вся продукция проходит девять стадий подготовки и защищается покрытием OXSILAN. Grand Line гарантирует, что в течение 10 лет ограждения не придется подкрашивать – забор сохранит свой первоначальный вид.
По желанию заказчика столбы могут быть выполнены из неоцинкованной стали с последующим нанесением защитного цинкового слоя методом горячего цинкования по ГОСТ 9.037-89.
Соединительный шов столбов 62х55 и 90х55 создан по уникальной технологии seam-lock. Технология позволяет не применять сварку, что обеспечивает сохранность цинкового покрытия, т.е. долговечность каждого столба.
 |
 |
 |
| Столб 62х55 |
Столб 80х80 |
Столб 90х55 |
Пластиковая заглушка поставляется вместе со столбом.
Фланцы без усиления возможны только для столбов высотой не более 3х метров
Усиленный фланец обязателен для столбов высотой более 3х метров
Возможно производство как прямоугольного, так и треугольного.

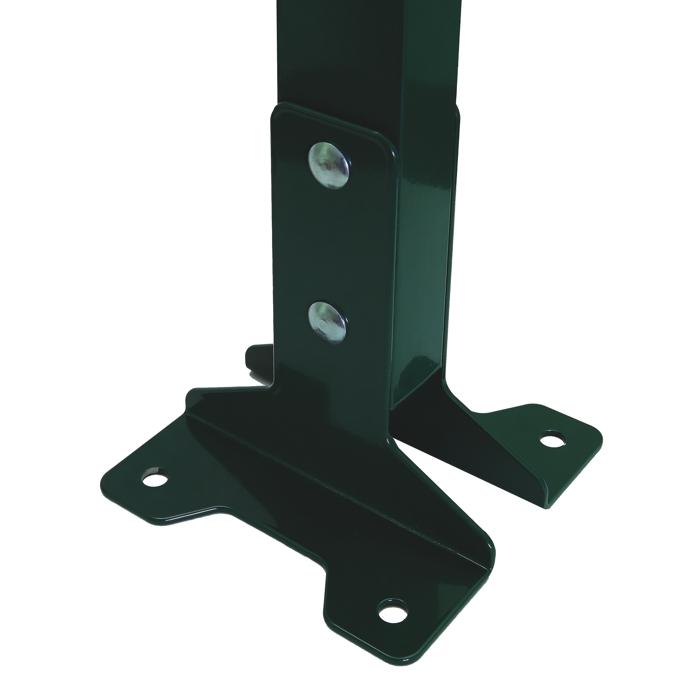

Комплект из двух оснований применяется для ограждений высотой не более 2 метров
Винтовые опоры для столбов ограждения.
Применяются в качестве альтернативы бетонированию столбов.
- возможен монтаж ограждения в любых климатических зонах и погодных условиях
- возможен монтаж в различных грунтах, даже в тех где бетонирование невозможно: скалистые грунты, вечная мерзлота
- высокая скорость монтажа при автоматизации процесса закручивания опор
- избавляют от необходимости дополнительных действий по заказу, доставке и размещению бетона
- избавляют от ошибок при заливке бетона:
- неверная глубина или невозможность проконтролировать глубину каждой лунки
- отсутствие армирования
- неверная марка бетона
- возможен демонтаж и последующий повторный монтаж ограждения
- возможна точная регулировка столба по вертикали до и после установки ограждения
Винтовые опоры на фланце предназначены для любого столба на треугольном фланце. Фланцы скрепляются между собой болтами и гайками М12. Столб регулируется по вертикали проставочными шайбами.
Винтовая опора на фланце
1,2 м
Винтовая опора на фланце
1,5 м
Приспособление для
винтовых опор
Свая забивная
Крепления

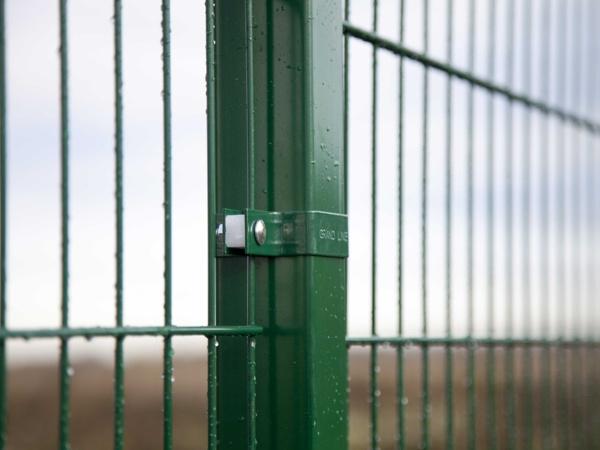

Для фиксации панели к столбу 51 можно использовать крепления: металлическую скобу-саморез или хомут 51. Эти крепления просты в монтаже и не требуют наличия отверстий в столбе.
Для фиксации панели к столбу 62х55 используется крепление скоба-болт или хомут 62х55. Преимущество креплений Grand Line – повышенная надёжность благодаря наличию антивандальных гаек.
Хомут 62х55
Хомут 62х55 крайний
Хомут 62х55 угловой
Хомут 80x80
Скоба - болт
Хомут 80x80 крайний

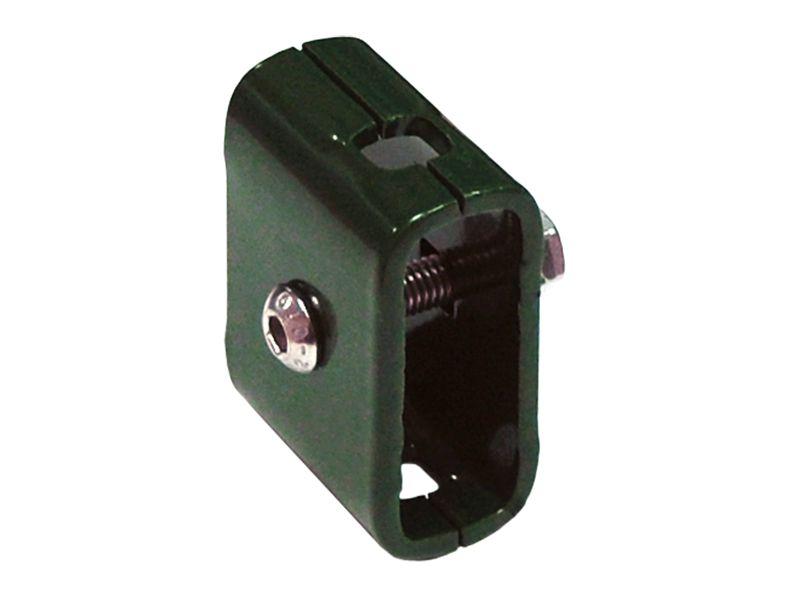

Две скобы Bastion - винт
Хомут – подходит для столбов сечением 62х55 и 80х80 мм.
Скоба + болт М6 – подходит для всех столбов ограждения Bastion (62х55, 90х55, 80х80 мм). Комплектуется антивандальной гайкой.
Скоба + винт – также подходит для всех столбов ограждения Bastion (62х55, 90х55, 80х80 мм). При таком крепеже изготавливаются столбы с установленными резьбовыми втулками в отверстиях для крепежа.
Барьеры безопасности
Для защиты от несанкционированного проникновения дополнительно могут устанавливаться над ограждением колючая проволока, спиральный или плоский барьер безопасности, или панели Profi. Для установки потребуются: L или V наконечник, струна для крепления СББ/ПББ, фиксатор проволоки в наконечнике.

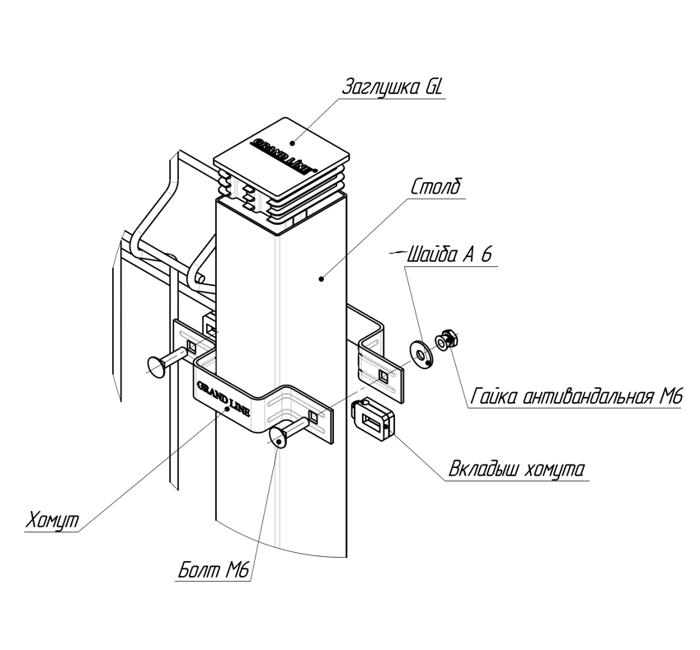

Крепление «Хомут»

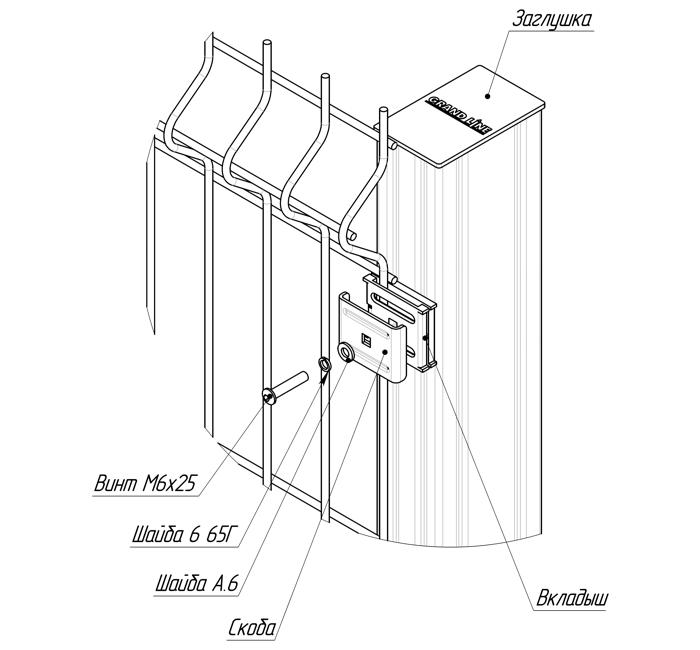

Крепление «Скоба + Винт»

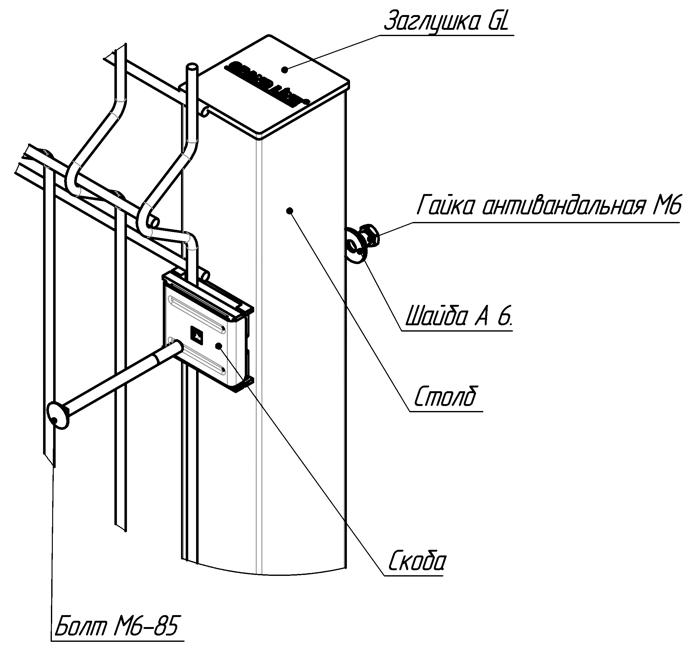

Крепление «Скоба + Болт»

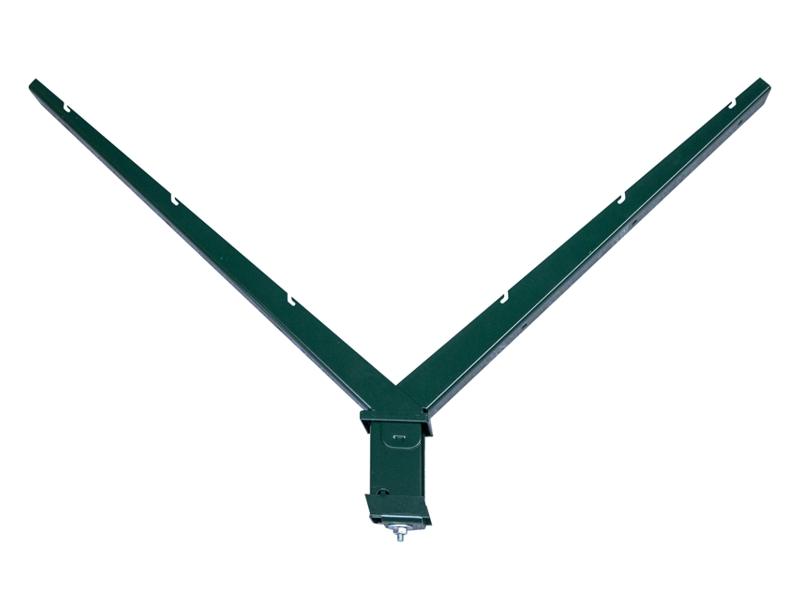

V-наконечник для столба 62х55

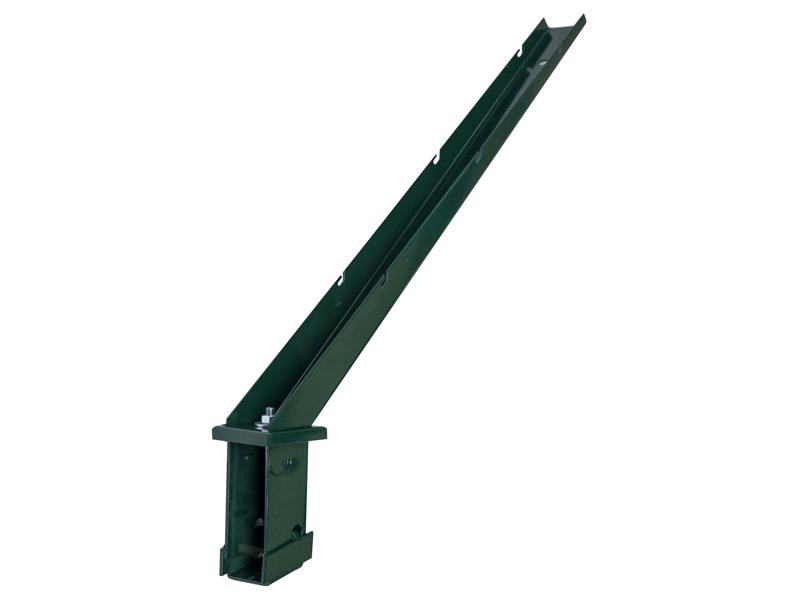

L-наконечник для столба 62х55
Универсальный наконечник

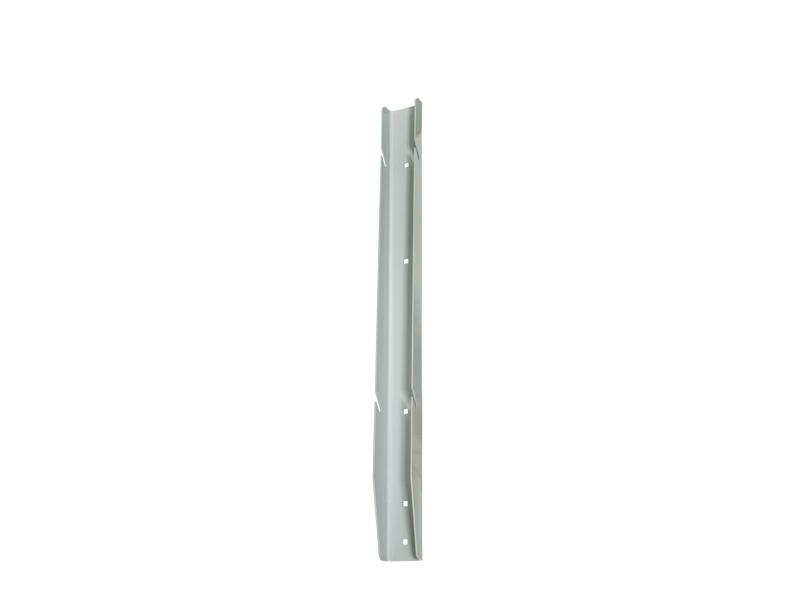

Наконечник прямой
550 мм

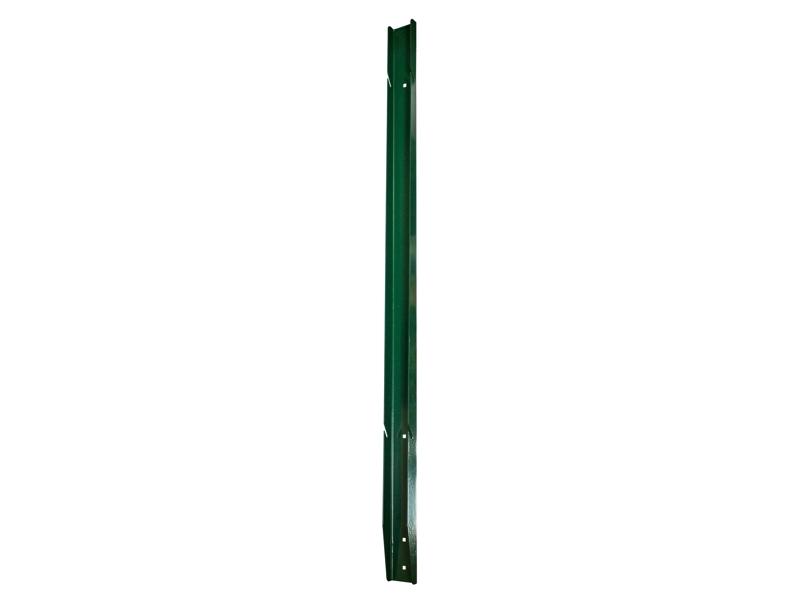

Наконечник прямой
950 мм
Наконечник уличного освещения

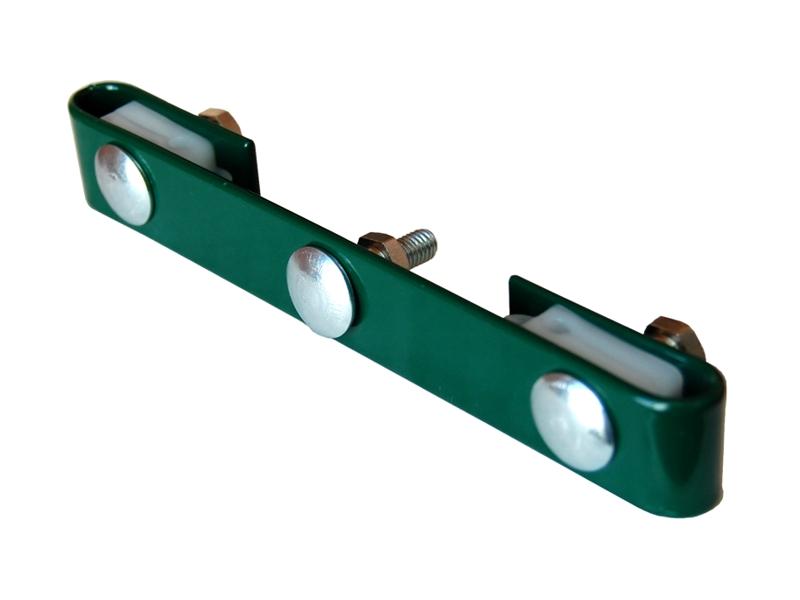

Крепление хомут 62х55 для наконечника
Фиксатор проволоки в наконечнике
Струна для крепления СББ и ПББ

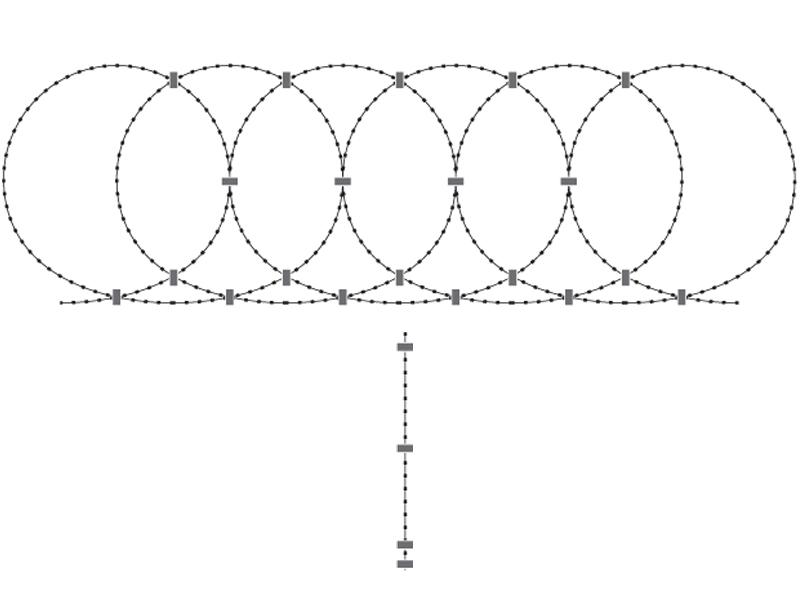

ПББ

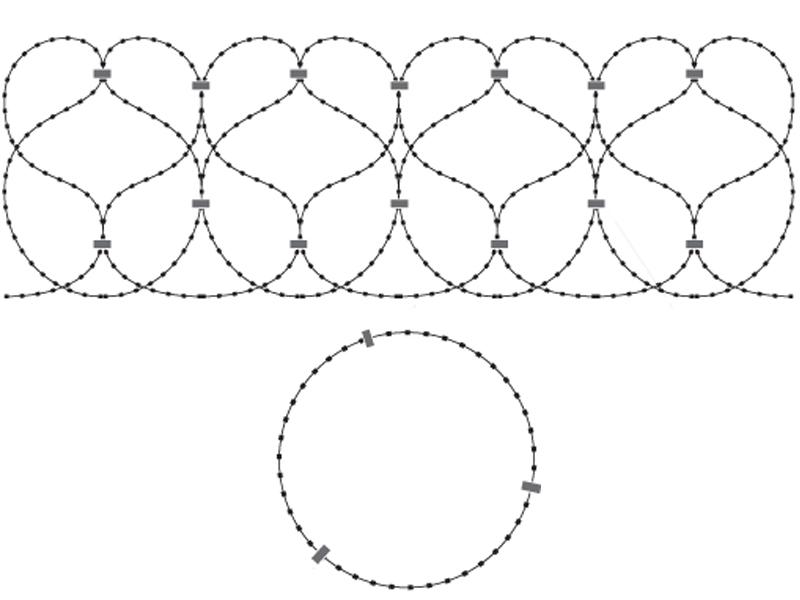

СББ
Видео-инструкции от Grand Line
Панель изготовлена из стальных оцинкованных окрашенных прутков толщиной 4 мм (Medium) или 3,5 мм (Light).
