Марки полуцилиндров и сегментов XPS ТЕХНОНИКОЛЬ
- ТЕХНОНИКОЛЬ CARBON PROF ПЦ (полуцилиндры) или С (сегменты)
Рекомендуется применять для тепловой изоляции трубопроводов.
- ТЕХНОНИКОЛЬ CARBON SOLID ПЦ (полуцилиндры) или С (сегменты)
Рекомендуется применять при бесканальной прокладке трубопроводов в грунте, где требуется высокая прочность теплоизоляционного материала на сжатие. При этом трубопроводы должны иметь надежное антикоррозионное покрытие в соответствии с действующей нормативной документацией.
Крепление полуцилиндров и сегментов XPS ТЕХНОНИКОЛЬ
Для крепления полуцилиндров и сегментов XPS ТЕХНОНИКОЛЬ применяют:
- бандажи из лент из нержавеющей стали толщиной 0,5 мм и шириной 12 – 20 мм, которые крепятся пряжками из нержавеющей стали
- бандажи из стальной упаковочной ленты толщиной 0,7 мм и шириной 20 мм, которые крепятся пряжками из оцинкованной стали
- бандажи из упаковочной полиамидной ленты.
Шаг установки бандажей - 500 мм.
Преимущества применения полуцилиндров и сегментов XPS ТЕХНОНИКОЛЬ
Высокая прочность материала - защита трубопровода от механических повреждений, в том числе острых скалистых пород. Не требуется дополнительная внешняя защита (кожух) трубопровода даже при подземной бесканальной прокладке
Высокое теплосбережение - эффективная теплоизоляция труб, сохранение заданной температуры во всей длине трубопровода, снижение теплового воздействия труб на вечномерзлые грунты, а значит предотвращение деформации трубопровода
Простота и удобство монтажа - сокращение срока монтажа - сегменты и полуцилиндры XPS ТЕХНОНИКОЛЬ подойдут для утепления трубопровода любого диаметра, простота крепления с помощью ПЭТ-ленты и оцинкованных металлических пряжек
Минимальное водопоглощение - возможность прокладывать трубопровод глубоко в грунтах, где может использоваться только влагостойкий утеплитель
Долговечность - максимальная безопасность, эффективность и надежность на протяжении не менее 50 лет, сохранение рабочего ресурса трубопровода на протяжении длительного срока эксплуатации
Технические характеристики:
|
Наименование показателя
|
PROF
|
SOLID
|
Метод испытания
|
|
Прочность на сжатие теплоизоляционного слоя при 10% линейной деформации , не менее, кПа
|
200
|
500
|
ГОСТ 17177-94
|
|
Теплопроводность утеплителя в сухом состоянии при температуре (25±5) °С* , не более, Вт/(м⋅К)
|
0,030
|
0,032
|
ГОСТ 7076-99
СП 50.13330.2012
|
|
Водопоглощение утеплителя за 24 часа, по объему , не более, %
|
0,2
|
0,2
|
ГОСТ 15588-2014
|
|
Коэффициент паропроницаемости, мг/(м•ч•Па)
|
0,014
|
0,014
|
ГОСТ 25898-2012
|
|
Температура применения, °С
|
от -70 до +75**
|
от -70 до +75**
|
ТУ 22.21.41-118-72746455-2018
|
|
Группа горючести
|
Г4
|
Г4
|
ГОСТ 30244-94
|
|
Группа воспламеняемости
|
В2
|
В2
|
ГОСТ 30402-96
|
|
Группа дымообразующей способности / токсичности
|
Д3/ Т2
|
Д3/ Т2
|
ГОСТ 12.1.044-89
|
* - теплопроводность, измеренная в течение 24 часов с момента выпуска продукции, определяется на заготовке из которой производят изготовление полуцилиндра;
** - возможно применение при температуре до 115°С при устройстве промежуточного предохранительного слоя из температуростойких волокнистых материалов.
Габариты и логистические параметры:
|
Диаметр трубопровода
|
Размеры изделий
|
|
Внутренний диаметр, (мм)
|
Длина (мм)
|
Толщина (мм)
|
|
ПОЛУЦИЛИНДРЫ
|
|
57
|
60
|
1200, 2400
|
30,40
|
|
76
|
80
|
1200, 2400
|
30,40
|
|
89
|
95
|
1200, 2400
|
40,50
|
|
108
|
115
|
1200, 2400
|
40,50
|
|

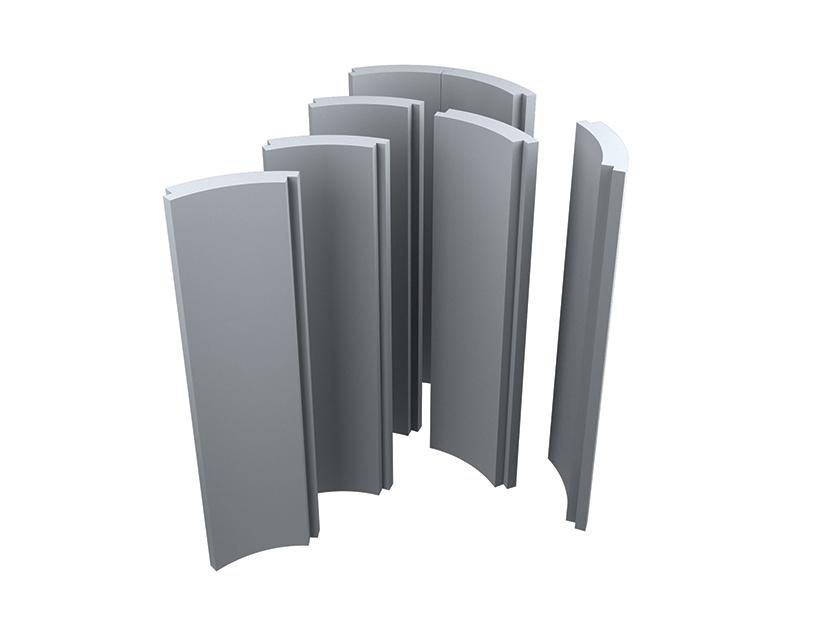

СЕГМЕНТЫ
|
|
133
|
140
|
2400
|
40,50
|
|
159
|
165
|
2400
|
40,50
|
|
219
|
225
|
2400
|
40,50
|
|
273
|
280
|
2400
|
50,60
|
|
325
|
330
|
2400
|
50,60
|
|
426
|
435
|
2400
|
50,60,80
|
|
529
|
540
|
2400
|
50,60,80
|
|
630
|
640
|
2400
|
50,60,80
|
|
720
|
730
|
2400
|
50,60,80
|
|
820
|
830
|
2400
|
50,60,80
|
|
920
|
930
|
2400
|
50,60,80
|
|
1020
|
1030
|
2400
|
60,80,100
|
|
1220
|
1230
|
2400
|
60,80,100
|
|
1420
|
1430
|
2400,4000
|
60,80,100
|
Требования к теплоизоляции трубопроводов регламентированы нормами технологического проектирования трубопроводов транспорта нефти и газа.
Условия эксплуатации и хранения
Хранение
Допускается хранение теплоизоляционных сегментов и полуцилиндров ТЕХНОНИКОЛЬ под навесом, защищающим их от атмосферных осадков и солнечных лучей. При хранении под навесом плиты должны быть уложены на поддоны или подставки, или бруски. Допускается хранение теплоизоляционных сегментов и полуцилиндров ТЕХНОНИКОЛЬ на открытом воздухе в специальной упаковке, защищающей от внешних атмосферных воздействий.
Транспортировка
Допускается транспортирование теплоизоляционных сегментов и полуцилиндров ТЕХНОНИКОЛЬ на расстояние до 500 км в открытых автотранспортных средствах с обязательной защитой от воздействия атмосферных осадков и солнечных лучей.
Сведения об упаковке
Теплоизоляционные сегменты и полуцилиндры упаковываются в УФ-стабилизированную пленку, поставляются на поддонах.
